Kotevní patka bez prolisu 100x100

Dobrá volba pokud je vaším záměrem vyrobit stěnu konstrukce stavby (hranol stojí svisle) či naopak podlahu stavby (hranol leží v patce průběžně s podélnou osou hranolu). Hranol se vloží podle vašeho záměru do tvarované patky a ukotví se přes otvory pro vruty v ramenech patky. Otvory v patce mají dva průměry. Do menšího lze použít vrut maximálně do průměru 5mm. Patka je téměř vždy pohledový díl, proto je vhodné vybrat vruty s půlkulatou hlavou, například vruty pro tesařské kování. Větší otvor je vhodný pro konstrukční vruty s talířovou hlavou nebo vruty se šestihrannou hlavou (DIN 571) anebo závitovou tyč (DIN 975,  max. M10). Lze i kombinovat použití vrutů do malých i velkých otvorů. Je vhodné předvrtat otvory při využití velkých otvorů, tedy velkých vrutů či závitové tyče. Při využití závitové tyče, doporučujeme použít uzavřenou matici (DIN 1587) a podložku zámečnickou (DIN 125).

Pokud bude spoj nekrytý před deštěm, zvolte nerezový spojovací materiál. V opačném případě galvanicky zinkovaný (běžný materiál, žlutý či bílý zinek na povrchu)

Kolíkem se rozumí navařený trn, zpravidla roxorový drát.  Profilem pak síla plechu. Rozměry jsou uvedeny jako půdorysné rozměry patky, tj rozměry profilu dřevěného hranolu.

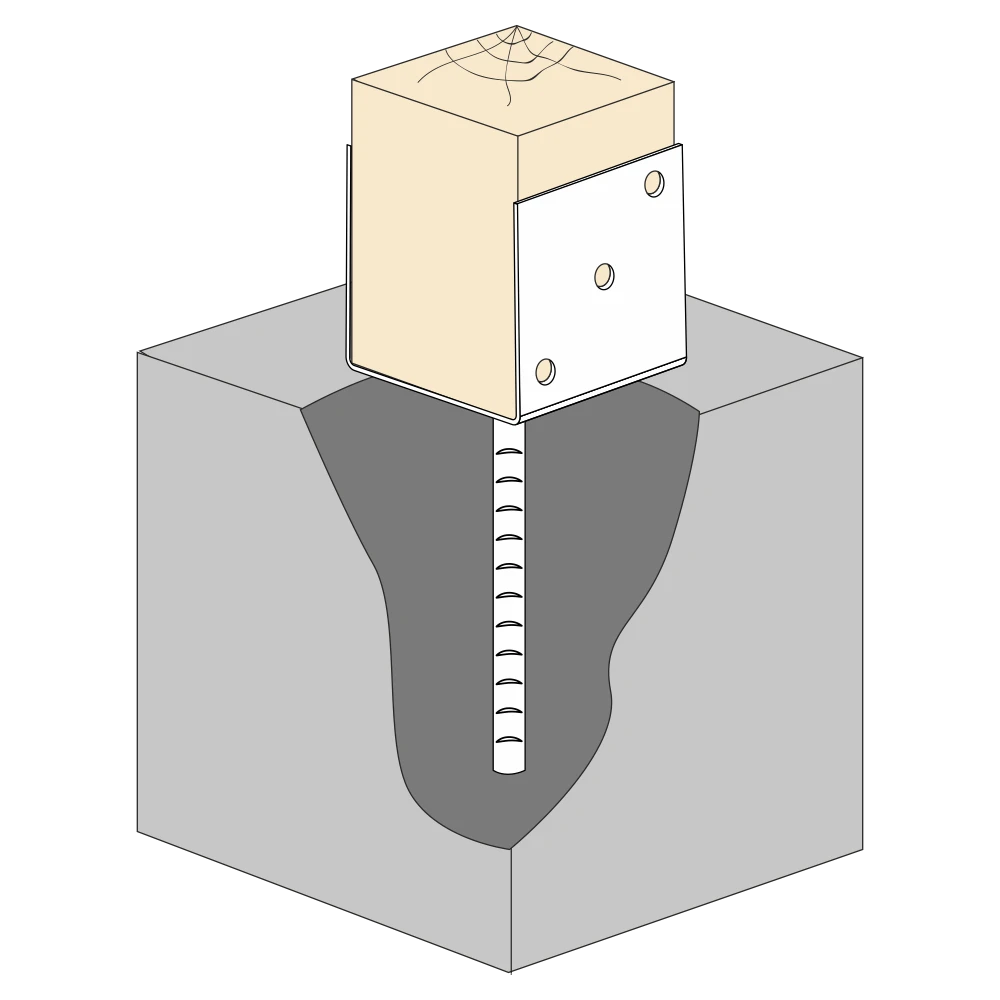

Uložení patky do betonového lože se provádí buď "za sucha" či "za mokra".

Za sucha - do vyrovnaného a vytvrzeného betonu se vrtá otvor s potřebnou hloubkou (podle vašeho požadavku uložení kolíku) a průměrem otvoru (zpravidla o 4 - 6mm větší průměr vrtáku, než je průměr trnu - kolíku). Otvor je nutné řádně vyčistit vyfoukáním od prachu a vyvalených kaménků. Je doporučováno použít pumpičku, anebo speciální kartáček jako doplňující pomůcku pro čištění. Pak již zbývá vtlačit tlakovou pistolí chemickou maltu (chemická malta=chemická kotva) do otvoru (doporučeno je vyplnění 1/3 až 1/2 volného vrtaného otvoru) a vtlačit ocelový kolík do vyplněného otvoru. Někdy to jde ztuha. Dbejte na skutečnost, že k tuhnutí malty dochází poměrně rychle ( !! s rostoucí teplotou se doba tuhnutí zkracuje, !!! čtěte pokyny na obalu malty).  V každém případě si musíte ohlídat správnou orientaci patky vůči budoucí dřevěné konstrukci a také výšku dosedací plochy podle vodováhy (nebo provázku). Odhad spotřeby chemické kotvy najdete v této tabulce.

Za mokra - Do nevytvrzeného betonu vtlačíte patky. Snadno. Zdá se to jednodušší. Má to ale háček. Musíte  aretovat na dobu tvrdnutí betonu patku v požadované poloze (hlídat správnou orientaci patky vůči budoucí dřevěné konstrukci a také výšku dosedací plochy podle vodováhy.) S tím si musíte poradit sami.

Povrchovou úpravou patky je žárový zinek.
