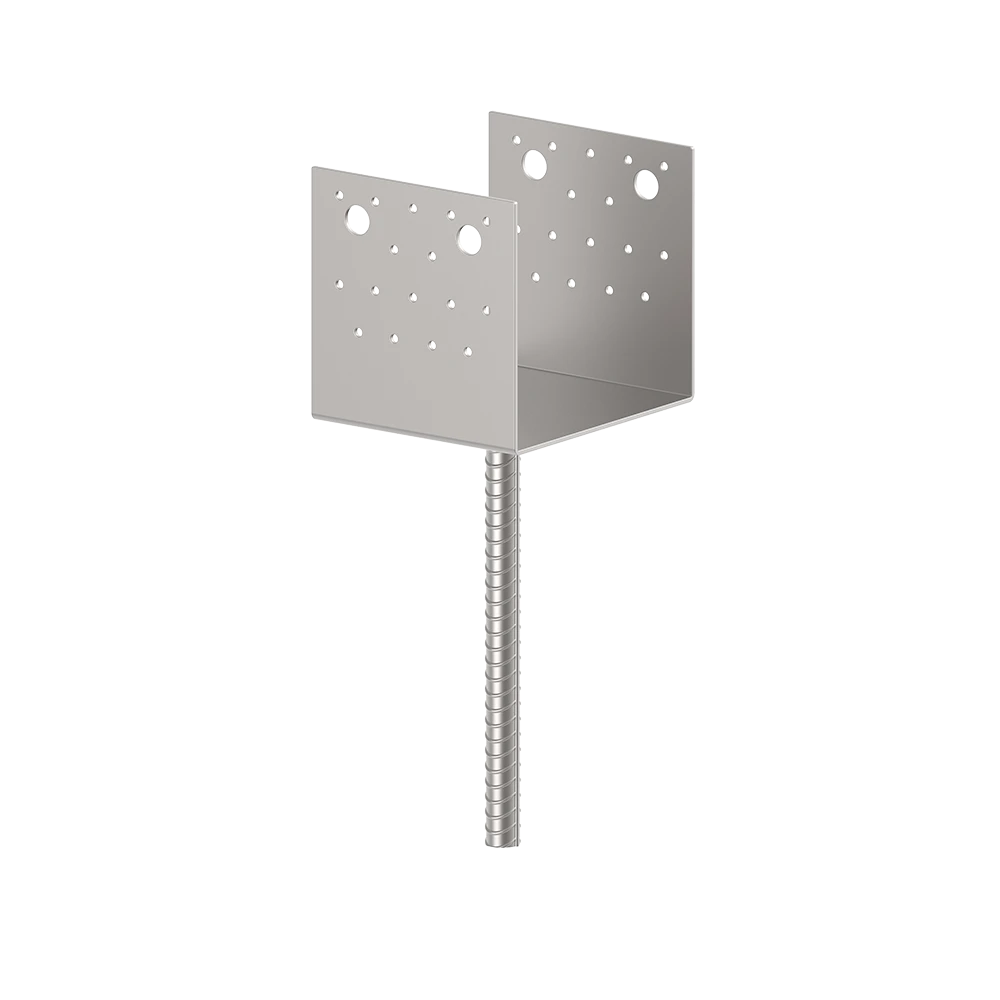

Patka bez prolisu s trnem

• Nejnovější
• Nejlevnější
• Nejdražší

Rozměry(mm)                Průměr kolíku (mm)     Tloušťka profilu (mm)
60*60	                          16                    4
80*80	                          16                    4
100*100	                          16                    4
120*120                           20                    4
140*120	                          20                    4

Kolíkem se rozumí navařený trn, zpravidla roxorový drát.  Profilem pak síla plechu. Rozměry jsou uvedeny jako půdorysné rozměry patky, tj rozměry profilu dřevěného hranolu.

Uložení patky do betonového lože se provádí buď "za sucha" či "za mokra".

Za sucha - do vyrovnaného a vytvrzeného betonu se vrtá otvor s potřebnou hloubkou (podle vašeho požadavku uložení kolíku) a průměrem otvoru (zpravidla o 4 - 6mm větší průměr vrtáku, než je průměr trnu - kolíku). Otvor je nutné řádně vyčistit vyfoukáním od prachu a vyvalených kaménků. Je doporučováno použít pumpičku anebo speciální kartáček, jako doplňující pomůcku pro čištění. Pak již zbývá vtlačit tlakovou pistolí chemickou maltu (chemická malta=chemická kotva) do otvoru (doporučeno je vyplnění 1/3 až 1/2 volného vrtaného otvoru) a vtlačit ocelový kolík do vyplněného otvoru. Někdy to jde ztuha. Dbejte na skutečnost, že k tuhnutí malty dochází poměrně rychle ( !! s rostoucí teplotou se doba tuhnutí zkracuje, !!! čtěte pokyny na obalu malty).  V každém případě si musíte ohlídat správnou orientaci patky vůči budoucí dřevěné konstrukci a také výšku dosedací plochy podle vodováhy (nebo provázku). Odhad spotřeby chemické kotvy najdete v této tabulce.

Za mokra - Do nevytvrzeného betonu vtlačíte patky. Snadno. Zdá se to jednodušší. Má to ale háček. Musíte  aretovat na dobu tvrdnutí betonu patku v požadované poloze (hlídat správnou orientaci patky vůči budoucí dřevěné konstrukci a také výšku dosedací plochy podle vodováhy.) S tím si musíte poradit sami.

Kotvení, tedy spojení, ocelové patky a dřevěné konstrukce, se provádí pomocí závitové tyče a matic. Je však možné zvolit konstrukční vruty s talířovou hlavou či vruty do dřeva se šestihranou hlavou. Oba typy vrutů jsou pro velké otvory v patce. Dále jsou vhodné specializované vruty pro tesařské kování s osazením. Pokud nebude spoj pohledový (nebude na něj vidět), je možné využít i obyčejné vruty se zapuštěnou hlavou. Dřevěný hranol dosedá přímo na dno patky.

Povrchovou úpravou patky je žárový zinek
